    Antainano® 是一种具有超微晶结构（晶粒尺寸~10nm）的铁基软磁合金材料，具有高饱和磁感、高磁导率，低损耗等优异的软磁性能，广泛应用于电力电气，工业电源、新能源、轨道交通、消费电子、无线充电等领域。

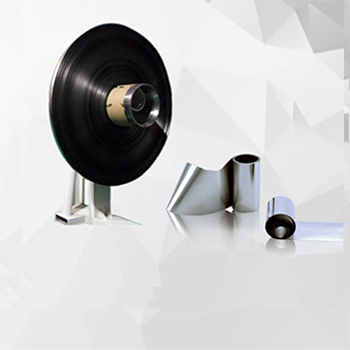

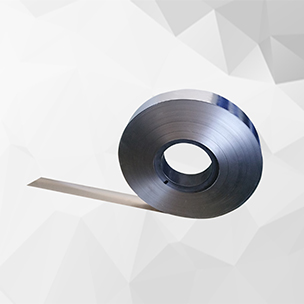

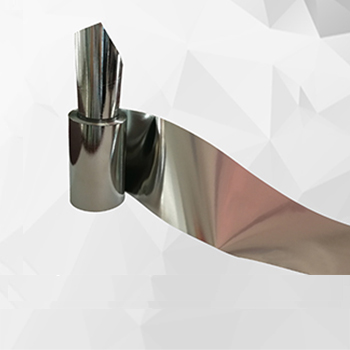

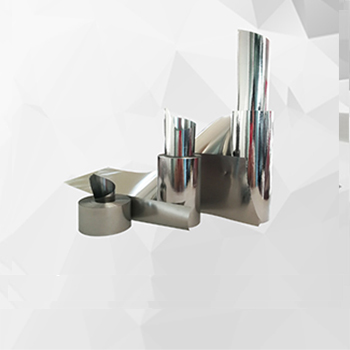

      Antainano®高精度铁基纳米晶带材的厚度为14-26微米（实测厚度），宽度为2-80mm，可以制成各种铁芯、器件或屏蔽片等磁性元器件产品，能够很好地满足高频低损耗的性能要求，并助力电子设备向高频化、小型化、轻量化方向发展。

    特点及优势

    与传统的铁氧体软磁材料相比，纳米晶软磁合金材料具有高饱和磁感（≥1.2T），低损耗，低矫顽力，低磁致伸缩，磁导率可调范围宽（400-900,000），良好的温度稳定性，是高频电力电子应用理想的选择。



    典型应用

    高精度纳米晶带材主要用于制作高端共模电感、高频功率变压器、精密电流互感器，磁放大器和屏蔽片等产品。

    参数说明

    产品牌号 有效厚度

    堆积 系数

    		 饱和通量密度 矫顽力 案例
    高频电力变压器（HFPT） 共模扼流圈 (CMC) 电流互感器(CT) 无线电力传输(WPT)
    t [μm] % Bs[T] Hc[A/m] Select Pcm [W/kg]
     (20kHz,0.5T)    		 μ0.08 Select Pcm [W/kg]
    (100kHz,0.3T)    		 μ
    (10kHz)    		 μ
    (100kHz)    		 Select μi (50Hz) μm (50Hz) Select Pcm [W/kg]
    (100kHz,0.3T)    		 μ
    (100kHz)
    1K107B 23-26 78-84 1.24 ≤1.5 √ ≤20 30,000~60,000 \ \ \ \ √  85,000  500,000 \ \ \
    20-23 78-84 √ ≤15 30,000~60,000 √ ≤80   80,000  15,000 √  80,000  500,000 \ \ \
    17-20 75-82 √ ≤12 30,000~60,000 √ ≤70  75,000  25,000 \ \ \ \ \ \
    14-17 75-82 \ \ \ √ ≤60   70,000  30,000 \ \ \ \ \ \
    1K107BW 22-28 78-84 1.24 ≤1.5 √ ≤15 \ √ ≤85   80,000  15,000 √  140,000  500,000 \ \ \
    1K107E 18-22 78-84 1.24 ≤1.5 \ \ \ \ \ \ \ √  150,000  500,000 \ \ \
    1K107O 22-28 78-84 1.24 ≤1.5 \ \ \ \ \ \ \ √  140,000  900,000 \ \ \
    1K107W 14-26 75-84 1.24 ≤1.5 \ \ \ \ \ \ \ √ \ \ √ ≤80 ≥12,000
    1K107H 18-26 78-84 1.40 ≤2.5 \ \ \ \ \ \ \ \ \ \ √ ≤110 ≥14,000
    FN-200 20-23
    17-20    		 78-84 1.25 ≤2.0 \ \ \ √ ≤90  20,000  12,000 \ \ \ \ \ \
    FN-100 78-84 ≤2.5 \ \ \ √ ≤90  8,500  7,500 \ \ \ \ \ \
    FN-080 78-84 ≤2.5 \ \ \ √ ≤90   5,500  5,000 \ \ \ \ \ \
    FN-035 78-84 ≤3.0 \ \ \ √ ≤90  4,500  4,500 \ \ \ \ \ \
